La guía definitiva para el mecanizado de componentes de ejes: desde la pieza en bruto hasta la pieza terminada.

Explorando la esencia de la fabricación mecánica: El nacimiento de un eje metálico de precisión

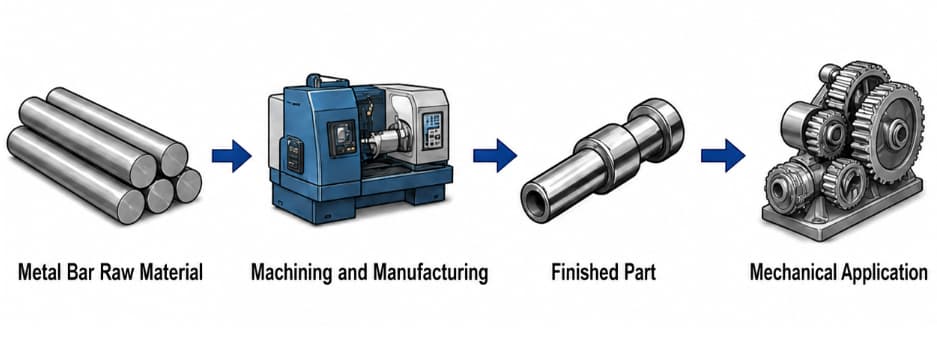

1. Introducción: Componentes del eje: la columna vertebral de los sistemas mecánicos

Los componentes de los ejes se encuentran entre las partes más fundamentales y críticas de los sistemas de transmisión mecánica. Desde los ejes de transmisión de trenes de alta velocidad y las articulaciones de brazos robóticos en equipos de semiconductores hasta los cigüeñales de los motores de automóviles, casi cualquier movimiento de rotación depende de un eje mecanizado con precisión.

Un eje tiene una función sencilla: soportar engranajes y poleas, transmitir par motor y transportar cargas. Sin embargo, para lograr estas funciones de forma fiable, se requiere un proceso de mecanizado complejo. Este artículo describe el proceso completo de fabricación de componentes de ejes, desde la selección del material en bruto hasta la inspección de la pieza terminada.

2. Primera etapa: El punto de partida: selección de la pieza en bruto y tratamiento térmico preparatorio.

La calidad de un eje se determina en gran medida durante la etapa de fabricación de la pieza en bruto. La elección de la pieza en bruto depende de la aplicación y las condiciones de carga. Los tipos de piezas en bruto más comunes incluyen:

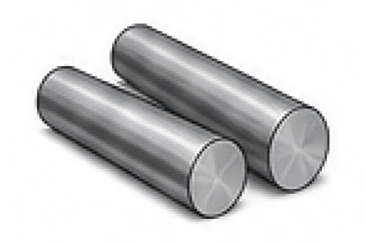

Existencias del bar: Adecuado para ejes rectos, lotes pequeños o piezas con poca variación de diámetro. Económico y fácil de cortar antes del torneado.

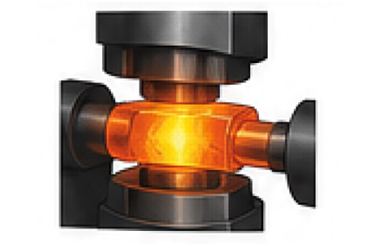

Forjas: Se utiliza para ejes de alta resistencia, ejes sometidos a cargas de impacto o ejes escalonados con grandes cambios geométricos. Mejora el flujo de grano a lo largo de la dirección del eje y aumenta significativamente la resistencia a la fatiga.

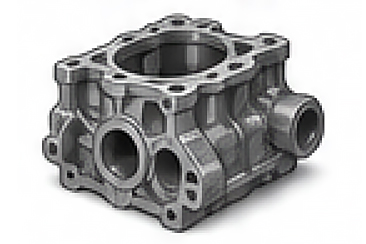

Reparto: Se utiliza para estructuras de ejes muy complejas, como los cigüeñales de automóviles. A menudo se fabrica mediante fundición de hierro dúctil.

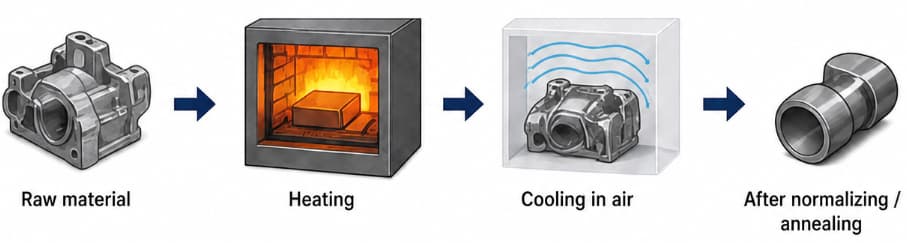

Tratamiento térmico preparatorio: normalizado y recocido

Antes de que la pieza en bruto entre en la máquina, debe someterse a un proceso de normalización o recocido. Este proceso elimina las tensiones residuales dejadas por el forjado o la fundición, reduce la dureza, mejora la maquinabilidad y crea una estructura base más uniforme para las operaciones posteriores.

3. Segunda etapa: Establecimiento del punto de referencia: Giro y posicionamiento del eje.

En el mecanizado, existe una regla básica: primero el punto de referencia.
El primer paso en el mecanizado de ejes es establecer una referencia de posicionamiento consistente que pueda utilizarse durante todo el proceso.

1. Mecanizado de la cara final y del orificio central

El método clásico para el posicionamiento de ejes es el de doble orificio central. Primero, se mecanizan ambas caras de los extremos y, a continuación, se taladran orificios centrales estándar en ambos extremos. En las operaciones posteriores de torneado, fresado o rectificado, los centros de la máquina soportan la pieza a través de estos orificios, asegurando que todos los diámetros exteriores permanezcan coaxiales.

2. Torneado en bruto y torneado semiacabado

Torneado tosco Elimina la mayor parte del material sobrante rápidamente gracias a una gran profundidad de corte y velocidad de avance.
Torneado de semiacabado Elimina las marcas de herramienta dejadas por el torneado basto y deja un margen de mecanizado uniforme para el posterior tratamiento térmico y rectificado, generalmente de entre 0,3 y 0,5 mm.

4. Tercera etapa: Fortalecimiento del eje: temple, revenido y endurecimiento superficial.

Tras el desbaste inicial, el eje comienza a tomar forma, pero su dureza aún no es suficiente para soportar cargas elevadas. Por lo tanto, se requiere un tratamiento térmico.

1. Temple y revenido

El temple y el revenido son procesos combinados que producen una mezcla equilibrada de resistencia y tenacidad. Tras este tratamiento, el acero desarrolla una fina estructura de sorbita, lo que confiere al eje buenas propiedades mecánicas generales y le ayuda a resistir impactos sin volverse quebradizo.

2. Endurecimiento superficial / Carburización y temple

Para los muñones de eje sometidos a fricción y desgaste constantes, se suele aplicar un tratamiento de endurecimiento por inducción o carburación y temple. Esto crea una estructura exterior dura y una estructura interior resistente, con una dureza superficial que alcanza aproximadamente HRC 58-62, mientras que el núcleo permanece fuerte y resistente a los impactos.

5. Cuarta etapa: Conformación de precisión: rectificado y mecanizado de detalle.

Tras el tratamiento térmico, el eje se vuelve mucho más duro y las herramientas de torneado estándar ya no son lo suficientemente eficaces. El tratamiento térmico también provoca una ligera deformación térmica, por lo que el proceso pasa a la etapa de rectificado de precisión.

1. Fresado de chaveteros y roscas

Antes del rectificado final, las chaveteras, las estrías y las roscas suelen mecanizarse en una fresadora vertical.

2. Rectificado externo

El rectificado externo utiliza una muela abrasiva de alta velocidad para eliminar material en incrementos muy pequeños. Esto permite controlar las tolerancias dimensionales a nivel micrométrico, mientras que la rugosidad superficial puede alcanzar valores de Ra de 0,8 a 0,2 μm, lo que produce un acabado similar al de un espejo en el muñón del eje.

Comparación de procesos típicos de mecanizado de ejes

6. Control de calidad: El guardián final

Antes de que un eje de precisión salga de la fábrica, debe superar estrictas inspecciones de tolerancia geométrica y calidad.

• Precisión dimensional: Medida con micrómetros o calibres neumáticos.
• Tolerancia geométrica: comprobada con comparadores de cuadrante y bloques en V para detectar excentricidad y coaxialidad.
• Rugosidad superficial: Medida con un medidor de rugosidad.
• Pruebas de detección de defectos: Los ejes críticos, como los utilizados en la industria aeroespacial o en trenes de alta velocidad, se inspeccionan mediante pruebas ultrasónicas o de partículas magnéticas para garantizar que no existan grietas internas.

7. Conclusión

Desde una pieza de acero en bruto hasta un eje de precisión con acabado de espejo, el proceso incluye corte, forjado, torneado, tratamiento térmico, rectificado e inspección. Esto no solo representa una transformación de la forma, sino también un reflejo de la disciplina y la lógica que sustentan la ingeniería de fabricación moderna.
Comprender el proceso completo de mecanizado del eje nos ayuda a apreciar mejor la precisión y la artesanía que hay detrás de cada sistema de máquina rotativa.

(Nota: Las imágenes de este artículo fueron generadas por IA).
