水平回転テーブルと垂直回転テーブル：どちらを選ぶべきか？

4軸/5軸精密CNC加工システムのアップグレードと選定に関する完全ガイド

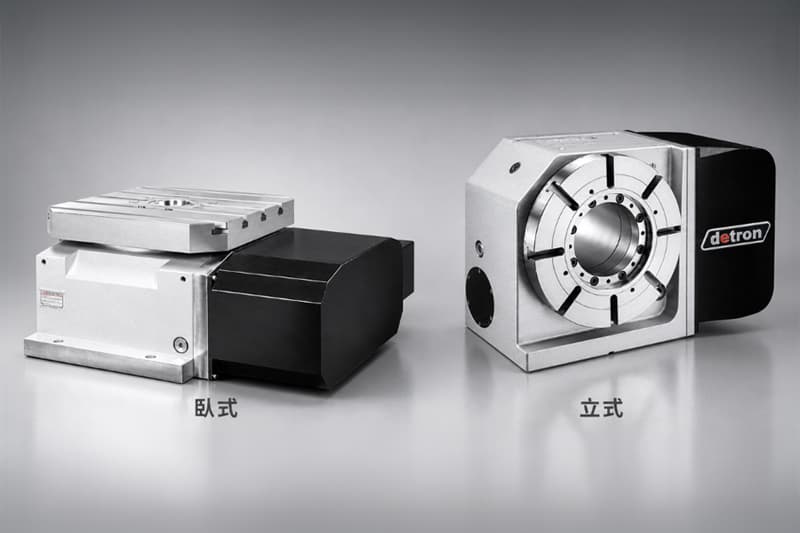

精密CNC加工において、回転テーブルは多面加工と多軸連携を実現するために不可欠です。業界標準の用語では、「垂直回転テーブル」とは、表面が垂直（回転軸が地面と平行、例えば軸A/B）なテーブルを指し、「水平回転テーブル」とは、表面が上向き（回転軸が地面と垂直、例えば軸B）なテーブルを指します。両者は、重力支持機構、カンチレバートルク耐性、自然切削能力、ワークのクランプの容易さ、設備投資コストにおいて根本的に異なります。本稿では、両者の特性を包括的に分析し、実用的な意思決定の指針を提供します。

I. 根本的な違い：水平位置と垂直位置の基本的な比較

CNC工作機械およびインデックス式回転テーブルの標準的な定義では、「水平」と「垂直」は「ディスク表面の状態とスピンドル方向」によって区別される。

• 垂直回転テーブル（テーブルは直立しており、回転軸は地面と平行です。例えば、軸A／軸Bなど）：
  回転テーブルは垂直に立てられ、ワークピースが固定されます。回転スピンドルは水平方向に伸びています。重力によって、ワークピースと回転テーブルスピンドルには下向きの片持ち梁モーメントが発生します。この設計は、立形マシニングセンタで第4軸を追加するためによく用いられ、細いシャフトを支えるために心押し台と組み合わせて使用​​されることもよくあります。
• 水平回転テーブル（パネルが上向き、回転軸が地面に対して垂直、例えばB軸）：
  ワークテーブルは水平で、ワークピースはその上に平らに置かれ、回転軸は地面に対して垂直です。ワークピースと治具の重量は、スピンドル軸に沿ってスラストベアリング面に直接押し付けられるため、非常に高い耐荷重性を備えた構造となっています。横型マシニングセンタの内蔵回転テーブル（B軸）として一般的に使用されています。

1.1 コア機械および加工性能の比較

II．様々なワークピースタイプに対する最適なソリューション

加工対象物の形状（長さ対直径比、ディスク直径）、重量配分、および加工特徴の分布は、垂直型（ディスクが直立）回転テーブルを使用するか水平型（ディスクが上向き）回転テーブルを使用するかを決定する際の重要な基準となります。

2.1 「垂直回転テーブル（垂直テーブル面、水平回転軸）」の選定に適した代表的なワークピース

• ロングシャフト、カムシャフト、ドライブシャフト、クランクシャフト：
  長さ対直径比の大きい細長い軸部品の場合、水平軸を用いて取り付ける必要があります。片端は垂直面を持つ三爪チャックまたはコレットで保持され、もう一方の端は心押し台で支持されます。これにより、高速回転下でも半径方向の振れ精度と真円度を確保できます。
• 円筒状の周方向溝、らせん状の溝、および多角度インデックス部品：
  例えば、ローラー、スプラインシャフト、ギアシャフトの外径の円周方向フライス加工などが挙げられます。ディスクを垂直に回転させることで、工具はワークピースの上面または側面を最適な送り角度で切削できます。
• 小型・中型多面体部品の多面加工：
  一般的な立形マシニングセンタでは、垂直回転テーブルによって部品を90°、180°、270°回転させることができ、1回のクランプで3～4つの側面形状を加工できるため、工具交換の回数を大幅に削減できます。

2.2 「水平回転テーブル（ディスクが上向き、回転軸が垂直）」の選定に適した代表的なワークピース

• 大径高耐久性ディスク、ギアブランク、フランジ：
  大径で重量のあるリング状および円盤状の部品（大型フランジ、ベアリングリング、風力タービンギアなど）。上向きの円盤上に平らに置くと、その重量がスラストベアリング上に均等かつ垂直に分散され、偏心トルクによる片持ち梁の変形が解消されます。
• マルチステーションハウジング部品（墓石型固定具付き）：
  横型マシニングセンタの水平ターンテーブルには、四角形または八角形の墓石型治具が取り付けられています。バルブ本体、エンジンシリンダーブロック、小型精密部品など、数十個の部品を一度のクランプで固定できます。ターンテーブルは360°連続回転するため、非常に高い生産性を実現できます。
• 大型箱型部品の上面および多方向側面の機械加工：
  頑丈なケーシング、ポンプ本体、その他の大型構造部品は、作業台の上に平らに置かれます。回転式作業台は、主軸に向かって異なる面をインデックスし、回転させる役割を担います。重心は非常に安定しており、耐振動性と切削剛性は最適です。

III. 産業応用と空間コスト分析

回転テーブルソリューションを評価する際には、ハードウェアの購入コストに加えて、工場スペースの占有率、治具の拡張性、長期的な大量生産における運用コストなどの要素も考慮に入れる必要があります。

3.1 産業応用分野の分類

3.2 スペース占有率と投資コストの詳細な評価

• 設備投資コスト：
  【垂直回転テーブル（パレット直立）】は、既存の立形マシニングセンタに外部の第4軸として追加されることが多い。初期投資額は低く（機械コストの約15%～25%）、予算に余裕のある生産ラインに適している。【内蔵水平回転テーブル（パレット上向き）】は、ハイエンドの水平マシニングセンタや大型5軸加工機に組み込まれることが多い。機械全体の購入予算は、立形マシニングセンタシステムの2倍以上となる。
• 工場床面積：
  垂直回転テーブルと垂直フィーダーは設置面積が小さく、優れた柔軟性を備えています。一方、水平回転テーブルは、大型水平フィーダーに組み込まれ、パレット交換システムを備えている場合、設置面積が40%～60%増加し、工場内のカラム間隔や切削屑排出フローラインの厳密な計画が必要となります。
• 作業効率と切断効率：
  水平回転テーブルと墓石型クランプを組み合わせると、大量生産における稼働率が極めて高くなり、材料交換時のダウンタイムを大幅に削減できます。一方、垂直回転テーブルを垂直マシニングセンタに設置した場合、材料交換や校正にはより頻繁な手動操作が必要になりますが、少量生産や多様な製品に対応するためにラインを変更する際には、より迅速に対応できます。

IV. アプリケーションシナリオ決定ロジック：4段階の選択ガイド

ターンテーブルの構成を評価する際、エンジニアリングチームは体系的な4段階の意思決定プロセスに従うことができます。

ステップ1：ワークピースの長さ対直径比および外観の幾何学的検査

• 長さ対直径比が大きいシャフト（細軸、スプライン付きシャフト、駆動軸）の場合、垂直回転テーブル（垂直ディスク付き）と心押し台の組み合わせが推奨されます。
• 大径ディスク、平フランジ、超高耐久性筐体の場合、水平回転テーブル（ディスクが上向き）が最適です。

ステップ2：クランプ構成および治具構造の要件

• 大量生産で多面的な加工を行う場合は、多面体治具を設置する必要があります。［水平回転テーブル（ディスク面を上にして）］を選択してください。
• 両端をクランプして連続ヘリカルフライス加工を行う場合は、[垂直回転テーブル（直立テーブル）]を選択してください。

ステップ3：切削屑除去と動的剛性に関する考察

• 立形工作機械で切削屑が溜まりやすい部品の加工には、[立形回転テーブル（立形ディスク）]が適しています。垂直な切削面を持ち、自然な切削屑排出特性に優れています。
• 超大型ワークピースの重切削の場合：[水平回転テーブル（ディスク面を上にして）] スラストベアリング面が直接力を受けるため、最も強い振動抵抗剛性があります。

ステップ4：生産ラインの予算と設備の互換性

• 既存機械を低コストで第4軸にアップグレードし、試作品製作や少量多品種生産に対応：垂直回転テーブル（外部設置型）を使用
• 高度に自動化された、大量生産に対応した無人連続生産方式：水平回転テーブルと内蔵水平ターンテーブル、およびパレット交換システムを採用しています。

すべての生産ラインが1種類の機械しか使用できないわけではありません。多くの精密加工工場では、水平回転テーブルと垂直回転テーブルの両方を使用しています。垂直テーブルは標準部品の迅速なバッチ処理に使用され、水平テーブルは複雑なワークピースや重切削作業に特化して使用されます。このハイブリッド構成の鍵は、ワークピースのルーティングロジックにあります。これにより、1台の機械ですべての作業を処理するのではなく、ワークピースの形状、重量、加工面の数、精度要件に基づいて、各ワークピースが適切な機械に割り当てられるようになります。

適切な回転テーブル構成を選択することは、単に適切な機器を購入することだけではありません。生産ライン全体の効率、精度、コスト構造を最適化することにつながります。加工対象物が複雑な場合や、生産ラインの要件が多岐にわたる場合は、 detron マシナリーの技術チームまでお問い合わせください。お客様の具体的な加工対象物と加工ニーズに基づき、最適な回転テーブル構成をご提案いたします。現在の図面要件や機械仕様に最適な回転テーブル構成がまだ不明な場合は、 detron の技術チームが専門的な評価を提供いたします。
