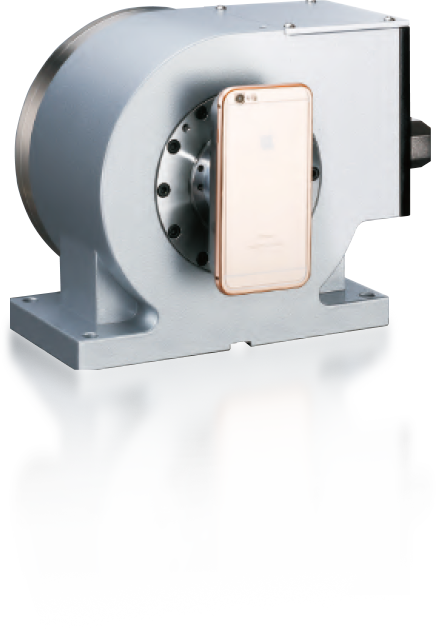

ダイレクトドライブDDMモーター
ダイレクトドライブDDMモーター
高速
ダイレクトドライブ方式の内部モーターを搭載しており、回転速度は毎分250回転です。
超低慣性、優れたサーボ応答性。
高い加速・減速性能により、0～180度の位置決めはわずか0.2秒で完了します。
高精度
バックラッシュゼロ、摩耗なし、低振動。
標準構成には、ヨーロッパブランドの高級光学定規が含まれています。
位置決め精度は20秒、再現性は4秒です。
最も厳格な国際試験規格であるISO 230-2を採用しています。
高剛性
一体成型設計により、ロック機構が確保されており、優れた剛性を実現しています。
高い保護性能
IP65防水規格、欧州規格の保護配線。
温度上昇を検知して報告します。
停電後の自己ロック保護装置。
グリーンエネルギーと環境保護
低騒音、メンテナンスが容易、排気ガスや油汚れも発生しない。
構造がコンパクトなため、より柔軟な空間配置が可能となる。
コアテクノロジー
高速かつ高精度を保証します
高速かつ高精度を保証します
優れた速度とトルク性能
170mmディスクモデルを例にとると
| 最大トルク | 201.5 Nm |  |
| 連続定格トルクTc | 60 Nm | |
| 連続出力電力 | 0.968 kW | |
| 最大回転数（分）-1） | 250 | |
他の企業
| 最大トルク | 184 Nm |  |
| 連続定格トルクTc | 46 Nm | |
| 連続出力電力 | 0.75 kW | |
| 最高速度（分）-1） | 200 | |
厳格な国際検査基準
170mmディスクモデルを例にとると

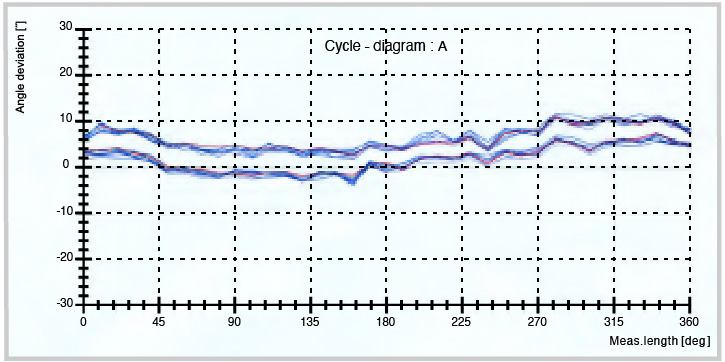

ISO 230-2（JIS B6192）国際規格
ISO 230-2の精度測定方法は、高度な国際規格に準拠し、順方向と逆方向の両方で測定を5回繰り返すというものです。
他の企業

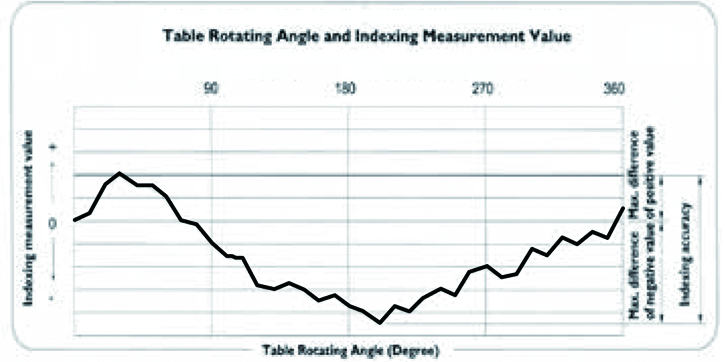

JISシングルパス測定規格（JIS B6330）
従来の位置決め精度誤差と検査回数の関係については明確な答えがなく、検査手順も過度に単純化されている。

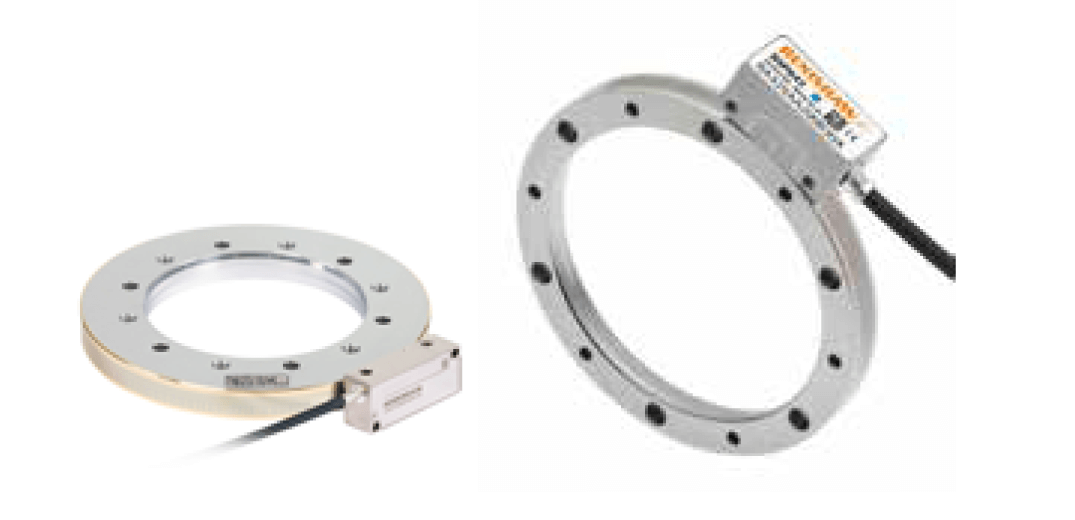

標準構成：ヨーロッパ仕様の高機能光学定規
detron 標準器は、欧州の有名ブランドの光学スケールを使用しており、分解能は±2.5秒です。最高の精度を保証します！
他の企業
彼の工場では、CNC工作機械専用に設計されたものではない低解像度の光学スケール（台湾製または日本製）を使用しているが、読み取り精度は±10秒を超えている。これは、極めて低い精度が要求される加工にのみ適している。
コアテクノロジー- 高剛性構造
主要鋳造部品の比較

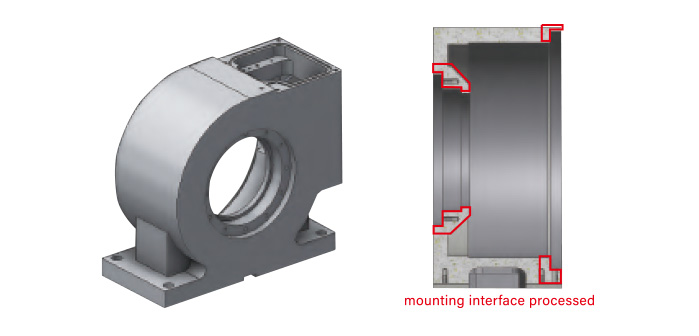

detron DVモデルは一体鋳造を採用しており、主軸ベアリングなどの主要部品には直接ロック機構を維持しています。
部品点数が少ないほど、累積的なエラーのリスクがなくなります。
高速動的加工時において、優れた全体剛性、良好な動的バランス、および最小の振れ慣性を示す。
光学式定規は方位角により近いため、位置決めと検出の精度が向上します。
他の企業

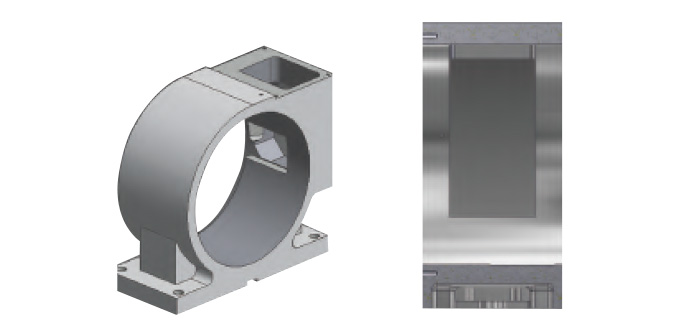

DDMワークテーブルの鋳造部品はシンプルで薄く、貫通穴が設けられており、スピンドルは追加のフランジインターフェースによって所定の位置に固定される。
多数の独立したアダプタ部品は、重大な累積誤差を引き起こす。
剛性が低く慣性が大きいため、高速加工には適さない。また、変形が大きく、耐荷重能力も低い。
光学式定規は方位から遠く離れているため、位置決めと検出能力が制限される。

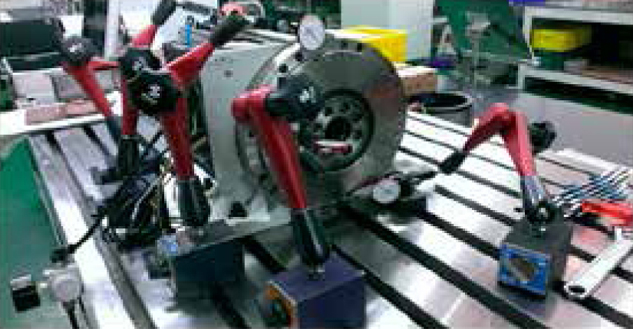

ライブテスト

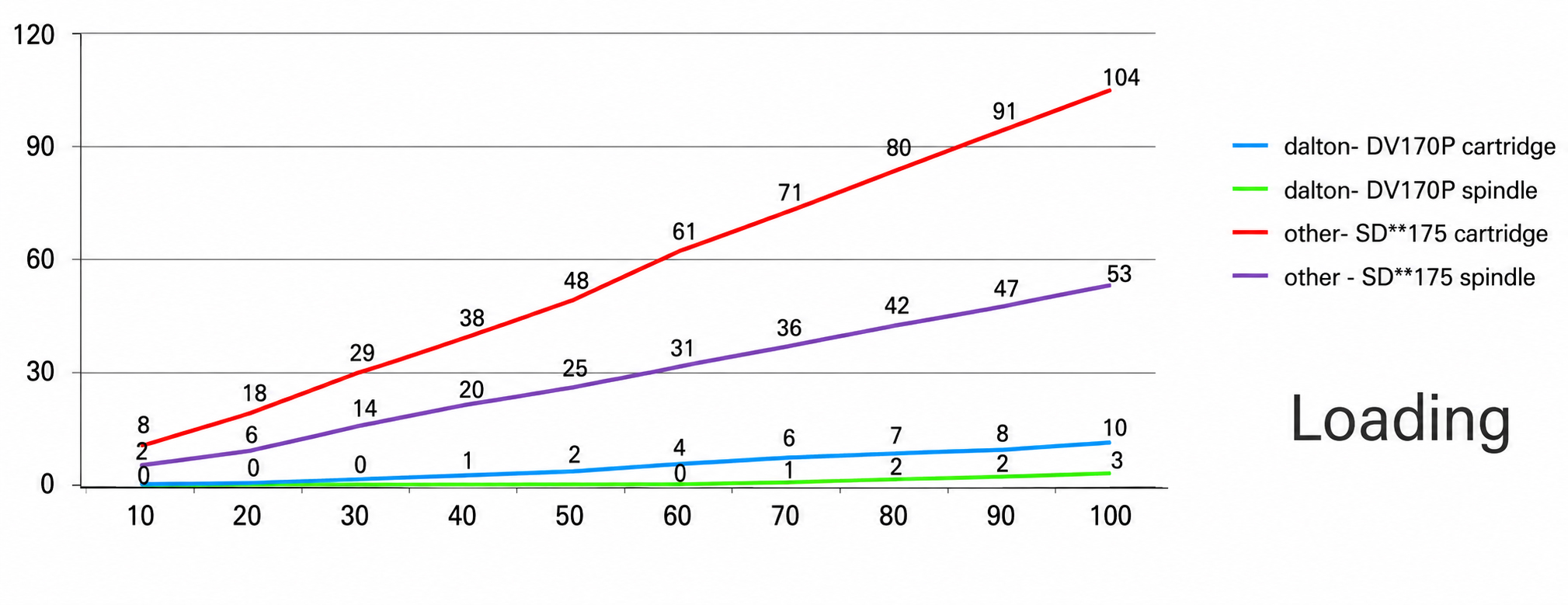

変形測定の分析と比較
スピンドル構造とベアリングの比較

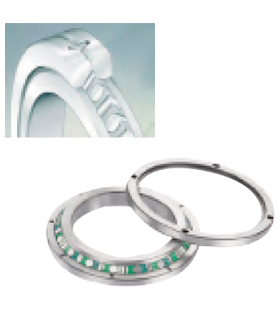

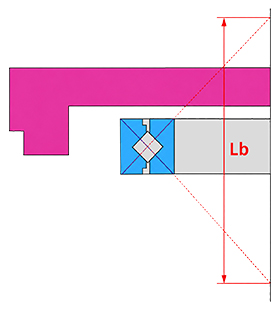

クロスローラーベアリング
ポンドトルクの作用線は、LC優れた耐荷重能力を発揮します。
この規格では、ラジアル方向とアキシャル方向の両方の切削力に対応するためにクロスローラーベアリングを使用しており、最適な動的剛性を確保しています。
他の企業

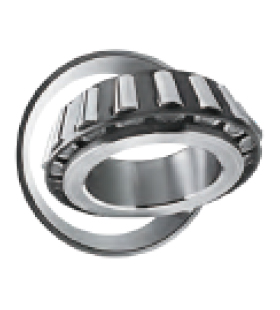

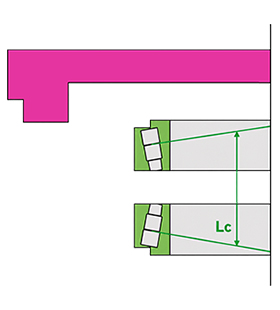

円錐ころ軸受
LCトルクの作用線は以下ポンド、耐荷重に関する考慮事項。
この装置は低コストの円錐ころ軸受を使用しているが、これは多くのスペースを必要とする上に、耐荷重能力が低い。
包括的な保護とセキュリティ
完全な耐欠け性と防水性

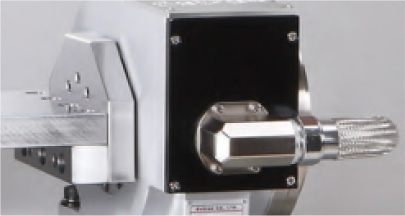

detron DVシリーズのモデルは、欧州規格の防水コネクタ、統合された電源信号、およびシンプルな一体型ケーブル出口を採用しています。
外側の金属製保護チューブは切削屑の堆積や破損を軽減し、ケーブルアセンブリは内側の耐酸性・耐アルカリ性保護チューブ内に完全に覆われているため、水の浸入が起こりにくく、耐用年数を最大限に延ばすことができます。
他の企業

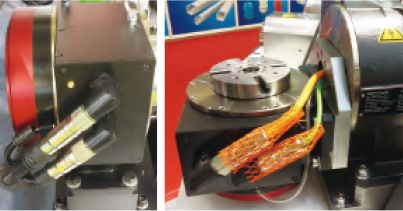

彼の工場では、配線に軍用規格のコネクタを使用し、信号線と電源線を分離しているが、配線は乱雑だ。
ケーブルアセンブリはナイロンチューブでできており、鉄粉が付着しやすく傷がつきやすいほか、酸やアルカリによる腐食を受けやすく、ひび割れの原因となります。また、長期間の暴露により摩耗や水の浸入も起こりやすいです。
他の企業
緊急停電時の自動ロック保護機能
作業台が回転するとき
作業台を配置すると
停電時
