シャフト部品加工の究極ガイド：素材から完成品まで

機械製造の真髄を探る――精密金属シャフト誕生までの道のり。

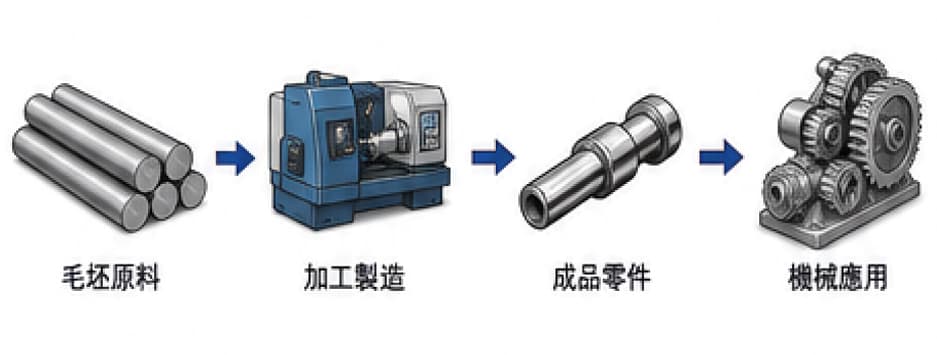

I. はじめに：シャフト部品 ― 機械世界の骨格

高速鉄道、半導体ウェハー用の精密回転ロボットアーム、そして私たちが毎日運転する自動車のエンジンなど、あらゆる機械は、基本的でありながら極めて重要な部品であるシャフトに依存しています。シャフトの主な機能は、ギアやプーリーなどの伝達部品を支え、トルクを伝達し、荷重を支えることです。高精度なシャフトがなければ、産業界全体の回転運動は停止してしまうと言っても過言ではありません。

II．第一段階：遺伝的決定論 ― 原材料の選定と予熱処理

高性能金属シャフトの製造は、「ブランク」の適切な選択から始まります。シャフトの用途とかかる力に応じて、一般的なブランクの種類には以下のようなものがあります。

バーストック：直径のばらつきが小さい部品、少量生産、または光学シャフトに適しており、直接切断加工が可能です。

鍛造品：重荷重、衝撃荷重を受けるシャフト、あるいは形状や段差構造が大きく変化するシャフトの場合、鍛造によって金属内部の結晶粒の流れ方向（金属繊維構造）を改善し、疲労強度を大幅に向上させることができる。

鋳造：極めて複雑な構造を持つシャフト（自動車のクランクシャフトなど）は、しばしばダクタイル鋳鉄を用いて鋳造される。

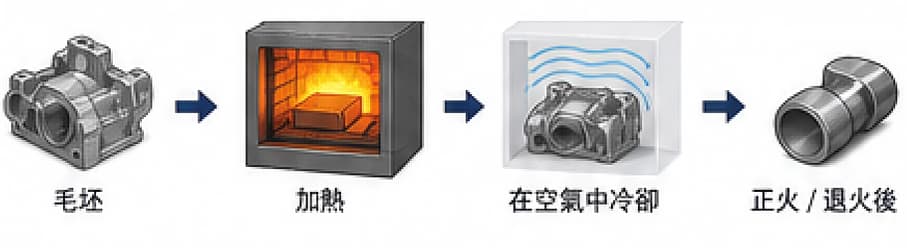

原材料の予備熱処理：正規化と焼鈍

工作機械に投入する前に、ブランク材は焼きなましまたは焼きなまし処理を受けなければなりません。この工程の目的は、鍛造または鋳造中に発生する内部残留応力を除去し、被削性を向上させ（硬度を下げ、切削の滑らかさを向上させ）、後続の工程に適した均一な金属マトリックス構造を形成することです。

III．第2段階：基準点設定 – 旋削のための位置決め基準点の設定

機械加工において、最も重要な原則は「基準線を最初に定める」ことである。
シャフト型部品の機械加工における最初のステップは、シャフト加工プロセス全体を通して統一された位置決め基準を確立することです。

1. 端面および中心穴の機械加工

シャフト部品の位置決めにおいて最も古典的で完璧な基準となるのは、「二重センター穴」です。機械加工の際、まずシャフトの両端面を切削し、両端の中心位置に標準的なセンター穴を開けます。その後の旋削、フライス加工、研削加工では、工作機械の前後センターを使用してこれらの2つのセンター穴を保持することで、すべての外円筒面の同軸性を確保できます。

2. 荒削り加工と半仕上げ加工

悪路走行車両：最大切削深さと最大送り速度により、ブランク上の余分な金属の大部分が迅速に除去され、ブランクは速やかに成形される。
半完成品の旋削加工品：粗削り後に残った鋸歯状の工具痕を取り除き、後続の熱処理と精密研削のために均一な加工代（通常0.3～0.5mm）を残します。

IV．第3段階：変態－焼き戻しと表面焼入れ

シャフトは粗加工によって初期形状に達したが、この段階では金属の硬度が低く、高強度な動作に耐えられない。そのため、「熱処理」工程を経る必要がある。

1. 調合処理

焼入れ焼戻しとは、焼入れと高温焼戻しを組み合わせた複合処理のことです。焼入れ焼戻しを行うことで、鋼は良好な「ソルバイト組織」を得ることができ、これにより、シャフトは十分な強度と優れた靭性（脆性破壊を起こさずに衝撃に耐える能力）という、優れた総合的な機械的特性を備えることができます。

2. 表面硬化／浸炭および硬化

ベアリングと摩擦し、高い摩耗に耐える必要があるジャーナルには、「外側は硬く、内側は強靭」を実現するために、誘導加熱による表面硬化または浸炭硬化が必要です（表面硬度はHRC 58～62と高く、コーティングは耐摩耗性があり、コアは強度と耐衝撃性を維持します）。

V. 第4段階：精密成形 – 外径円筒研削および詳細加工

熱処理されたシャフトは極めて高い硬度を持つため、従来の切削工具では効率的な切削が難しく、また熱処理によってわずかな熱変形も生じる。この段階で、加工工程は高精度研削段階へと移行する。

1. キー溝加工およびねじ切り加工

精密研削を行う前に、シャフト上のキー溝、スプライン、またはねじ山は通常、立形フライス盤で加工されます。

2. 外径円筒研削

シャフトの外径は、高速回転する研削砥石を用いて微細加工（研削）されます。円筒研削盤は、シャフトの寸法公差をマイクロメートルレベルで制御し、表面粗さをRa 0.8～Ra 0.2μmにすることで、ジャーナル表面に鏡面仕上げを施すことができます。

シャフト部品の代表的な機械加工プロセス（比較表）

VI. 第5段階：品質ゲートキーパー – 最終検査および試験技術

高品質な精密シャフトが工場を出荷される前に、厳格な「幾何公差」検査と品質検査に合格しなければなりません。

• 寸法精度：各シャフト部分の直径を測定するには、マイクロメーターまたは空気圧式測定器を使用してください。
• 幾何公差：軸の振れと同軸度は、ヨーメーターを使用して検出されます。
• 表面粗さ：微細な金属表面の滑らかさは、粗さ計を用いて測定される。
• 欠陥検出:航空機用シャフトや高速鉄道用シャフトなどの重要なシャフトについては、内部に微細な亀裂がないことを確認するために、超音波探傷試験または磁粉探傷試験が実施されます。

VII．結論

重く粗い鋼の塊から、切断、鍛造、旋削、焼き入れ、研削といった工程を経て、鏡面仕上げとミクロンレベルの精度を備えた精密なシャフトへと変貌を遂げる。これは単なる外観の変化ではなく、現代の製造工学における厳密な論理と美学の結晶化でもある。
シャフト部品の加工工程全体を理解することで、複雑な機械システムに直面した際に、あらゆる回転の背後にある産業的な知恵をより深く理解することができる。
