- 規格

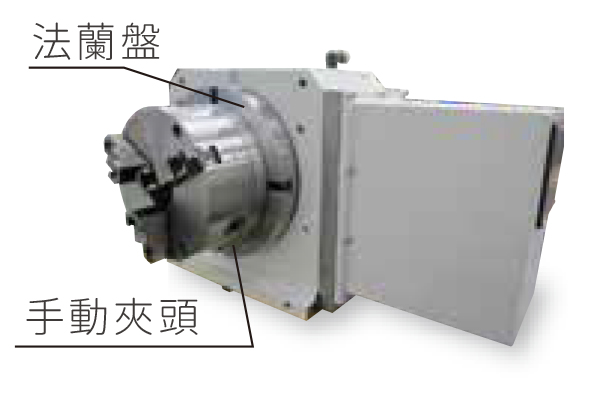

手動夾頭組

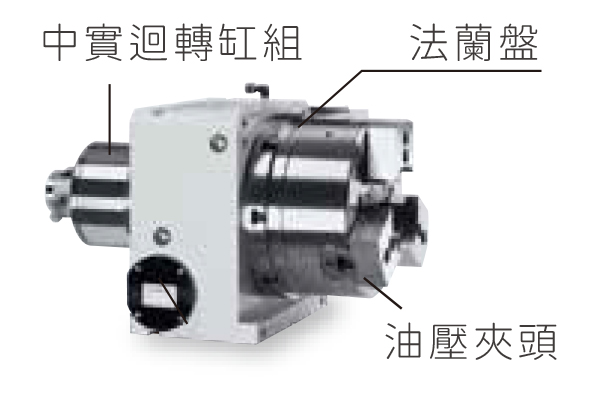

中空油壓夾頭組

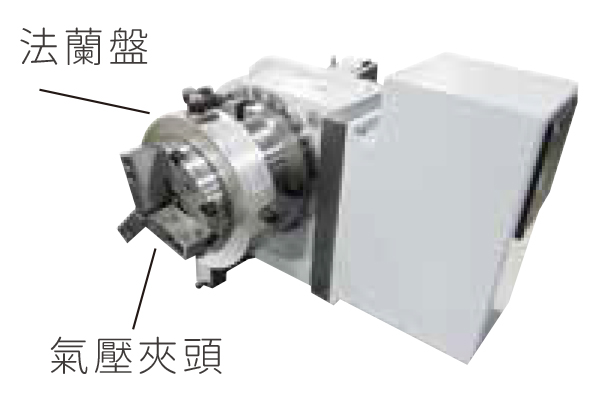

空壓夾頭組
數控旋轉工作台與適用夾頭選配表
| 旋轉工作台型號 | GXA-125S | GXA-170S | GXA-210S | GXA-255H | GXA-320H | GXA-400H | GXA-500H |
|---|---|---|---|---|---|---|---|
| RCX-170S/H | RCX-210S/HII | RCX-255H | RCX-320H | RCX-400H | RCX-500H/HL | ||
| 手動夾頭規格 | SC-4″, SC-5″ | SK-6″, SK-7″ | SK-7″, SK-8″ | SK-8″, SK-9″ | SK-10″, SK-12″ | SK-10″, SK-12″ | SK-12″, SK-16″ |
| 油壓夾頭規格 | HCK-6″ | HCK-6″ | HCK-8″ | HCK-10″ |
*紅色為首選
三爪手動夾頭夾持範圍
| 尺寸 / 型號 | SC-4 | SC-5 | SK-6 | SK-7 | SK-8 | SK-9 | SK-10 | SK-12 | SK-16 |
|---|---|---|---|---|---|---|---|---|---|
| 外徑挾持範圍（正爪） | Ø3 - 90 / Ø0.12 - 3.5 | Ø3-110 / Ø0.12-4.33 | Ø3-160 / Ø0.12-6.30 | Ø8-180 / Ø0.31-7.09 | Ø8-190 / Ø0.31-7.48 | Ø11-220 / Ø0.43-8.66 | Ø12-260 / Ø0.47-10.24 | Ø15-300 / Ø0.59-11.81 | Ø30-400 / Ø1.18-15.75 |
| 內徑挾持範圍（反爪） | Ø32-84 / Ø1.26-3.31 | Ø35-100 / Ø1.38-3.94 | Ø55-150 / Ø2.17-5.91 | Ø62-170 / Ø2.44-6.69 | Ø68-180 / Ø2.67-7.08 | Ø70-210 / Ø2.76-8.27 | Ø80-250 / Ø3.15-9.84 | Ø90-290 / Ø3.54-11.42 | Ø110-380 / Ø4.33-14.96 |

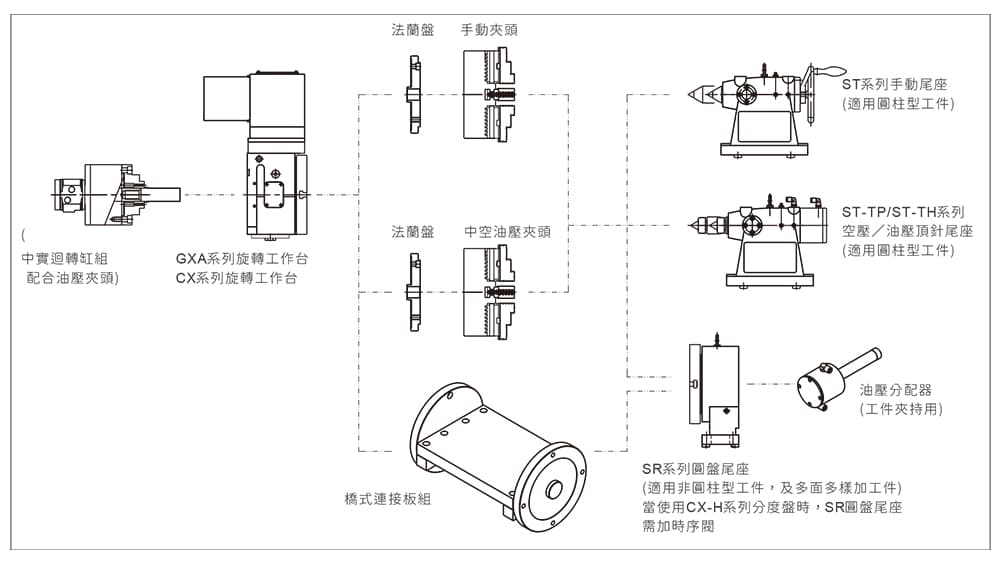

配件連接示意圖
油壓單元（HTK系列）
適用於GXA-H系列旋轉工作台，CX-H系列分度盤，建議搭配油壓夾頭或油壓夾治具時使用。
ABR-50氣油壓轉換單元
用於GXA-H系列
建議單獨使用旋轉工作台或搭配SR油壓尾座時使用（治具夾持油壓單元需另外配置）
