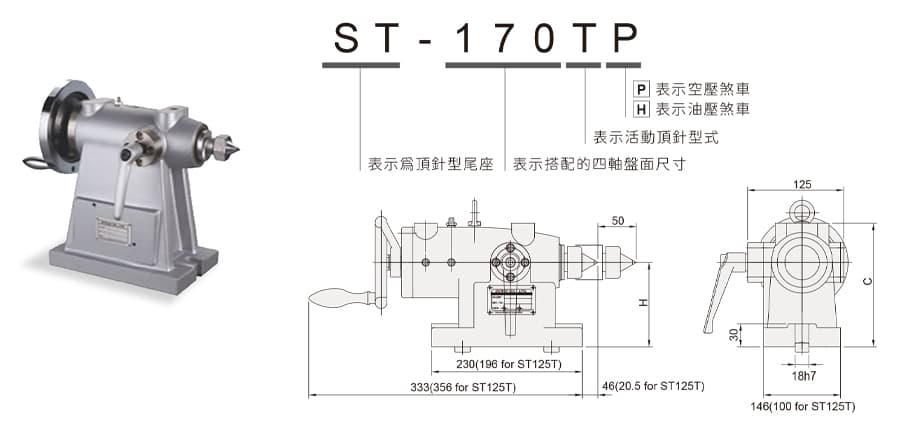

頂針尾座

單位：mm

型號	ST-125T	ST-170T	ST-210T	ST-255T	ST-320T	ST-400T
H	110 / 4.33	135 / 5.31	160 / 6.30	190 / 7.48	210 / 8.27	255 / 10.04
C	161 / 6.34	183 / 7.20	208 / 8.19	238 / 9.37	258 / 10.16	306 / 12.05
重量（Kg / lb）	16 / 35.2	22 / 48.4	24 / 52.8	26 / 57.2	28 / 61.6	31 / 68.2

空壓手動切換閥（選配）

油壓手動切換閥（選配）

單位：mm

型號	ST-125TP	ST-170TP/H	ST-210TP/H	ST-255TH	ST-320TH	ST-400TH
H	110 / 4.33	135 / 5.31	160 / 6.3	190 / 7.48	210 / 8.27	255 / 10.04
C	171 / 6.73	196 / 7.72	221 / 8.70	238 / 9.37	258 / 10.16	306 / 12.05
A	196 / 7.72	230 / 9.06	230 / 9.06	230 / 9.06	230 / 9.06	230 / 9.06
B	23 / 0.91	48.5 / 1.91	48.5 / 1.91	46 / 1.81	46 / 1.81	46 / 1.81
D	191 / 7.52	216 / 8.5	241 / 9.49	271 / 10.67	291 / 11.46	336 / 13.23
E	100 / 3.94	146 / 5.75	146 / 5.75	146 / 5.75	146 / 5.75	146 / 5.75
L	416.5 / 16.4	416.5 / 16.4	416.5 / 16.4	392 / 15.43	392 / 15.43	392 / 15.43
重量（Kg / lb）	18 / 39.6	24 / 52.8	26 / 57.2	28 / 61.6	30 / 66	33 / 72.6

註：
1. 最大油壓操作壓力2MPa
2. 圖例行程至100mm為退頂針用。實際頂針有效使用行程50mm。

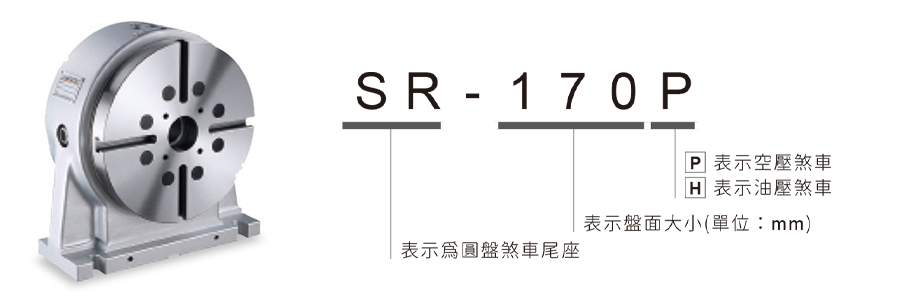

圓盤尾座

型號	SR-125P	SR-170P/H	SR-210P/H	SR-255H	SR-320H	SR-400H	SR-500H
鎖緊扭矩（N.m）	70	130 / 250	130 / 250	400	400	1600	2400
驅動方式 / 驅動壓力（MPa）	空壓 0.55~0.7 / 油壓 2.5			油壓 5
重量（Kg）	20	28	33	58	70	140	265
